Csak azokat a vonalakat, amiket ténylegesen vágatni szeretne. Ha olyan vonalakat is tartalmaz a terve, amiket nem szeretne gyártatni, akkor azokat tegye külön rétegbe, és arra a rétegre válassza a „Nincs funkció (nem kérem gyártani)” opciót a réteg kiválasztóban.

Mindenképpen figyeljen arra, hogy:

• Ne legyenek megjegyzések a DXF-ben: ne írjon utasításokat (pl. méret, méretarány, rajz azonosító, stb.), és ne tegyen olyan feliratokat a tervbe, amiket nem kell kivágni vagy gravírozni.
• A vágandó alakzatok egyértelműek legyenek: ne tegyen többszörös körvonalat, befoglaló keretet, tervdokumentációs fejlécet, rajzszelvényt, alapanyag táblát ábrázoló keretet a tervre.

Összefoglalva: kizárólag azok a rajzolati vonalak szerepeljenek a tervben, amiket gyártatni szeretne a lézervágás során. Ellenkező esetben nem lesz egyértelmű, hogy mit szeretne pontosan gyártatni, és ennek tisztázása napokkal is késleltetheti a gyártást. Továbbá az árkalkulátor nem csak a munkadarab befoglaló méretét veszi figyelembe az ár kiszámításakor, hanem a vágandó rajzolat hosszát is. Felesleges feliratok, keretek és alakzatok csak növelik a végösszeget.

Igen. Nincs akadálya, hogy egy DXF fájlba több tervet, alakzatot montírozzon össze, majd ezt töltse fel.

Ha több tervet montíroz össze, ezeket mindenképpen tartsa szem előtt:

• Maximális méret: 1000x500mm a gépünk munkaterülete, így a montírozásnál ez a maximális táblaméret.
• Az egyes alakzatok között legalább 5mm távolság szükséges: mivel egy nagyobb táblára montírozva gyártjuk le egyszerre a különböző vevői megrendeléseket, problémát okozhat a tábla Z irányú csavarodása, ha a tábla nem marad összeségében stabil. Továbbá plexi esetén a vékony hidak defomálódhatnak, és emiatt lehet, hogy maga a munkadarab is deformált lesz.
• Gravírozás esetén az árat a weboldal úgy számolja, ahogy a lézervágó gép fogja gravírozni: a lézerfej jobbra-balra pásztáz az anyag felett, és akkor kapcsolja be a lézerforrást, amikor gravírozni szükséges. Pixelsoronként léptet felfelé Y irányban 0.05-0.1mm lépésközökkel. Ha az Ön tervén a munkadarabok méretéhez képest kicsi a gravírozandó szöveg vagy ábra (pl. 100mm széles darabon 10mm széles gravírozás), és ebből a munkadarabból egymás mellé montíroz 5-10 darabot a DXF fájlban, akkor a gravírozás ára jóval magasabb lesz, mintha egyesével lennének a kis részek gravírozva.
• Főként akkor éri meg montírozni, ha valamilyen különleges alakzatból szeretne kivágatni sok darabot: előfordulnak olyan alakzatok, amiket önmagukban kivágatni nagy anyagpazarlás lenne, pl. nagy átmérőjű kör gyűrű. Ilyenkor érdemes lehet a gyűrű kieső részébe beférő alakzatokat montírozni, mert a kieső anyagot nem tudjuk felhasználni már későbbi lézervágás során. Ha nem montíroz a kieső részre semmit, de jelzi megjegyzésben, hogy igényt tart a kieső részre, akkor szívesen elküldjük Önnek a kész darabokkal együtt.

Mikor éri meg montírozni?

• Ha a vágandó alakzat jellege miatt így gazdaságosabb a gyártás, azaz alacsonyabb az alapanyagköltség.
• Környezetkímélőbb a gyártás, mivel a kieső belső anyagot nem tudjuk újabb gyártáshoz felhasználni.

Mikor NEM éri meg montírozni?

• Ha ugyanabból a tervből szeretne több darabot rendelni, és ezt a darabot montírozza egy táblára több példányban (pl. 5×5-ös montírban). Minél nagyobb a megrendelni kívánt méret, annál nehezebb a hibamentes gyártása az adott tételnek, ezért a nagyobb darabokra automatikusan magasabb árat ad az árkalkulátor.
• Ha több különböző tervet montíroz rá egy nagyobb táblára, az ugyanígy növeli a gyártási méretet és a komplexitását, így a költségét is. Tehát, ha pl. egy 100x100mm-es alakzatból szeretne rendelni 36db-ot, és ezeket 9×4-es elrendezésbe montírozza, majd ezt a montírt tölti fel, és 1db-ot kér belőle, akkor az ár magasabb lesz, mintha az eredeti 100x100mm-es fájlt töltené fel, és a darabszámot egyszerűen 36-ra állítja.
• A legkedvezőbb árat akkor tudja elérni, ha minden gyártandó darabot külön tételként tesz a kosárba.

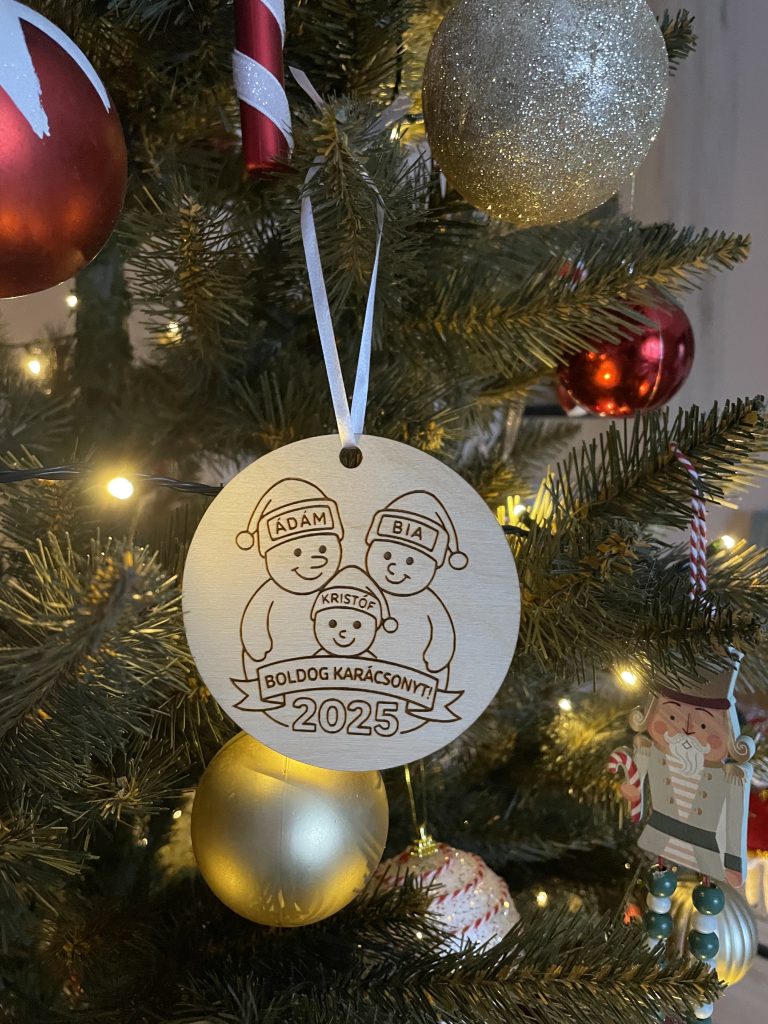

A legkisebb olvashatóan gravírozható betűméret kb. 2-3mm betűtípustól függően. Amennyiben ettől kisebb, illetve vékony betűket tervez, azok halványabban, esetleg egyáltalán nem tudnak megjelenni a felületen.

Gravírozásnál figyeljen arra, hogy:

• Legyen a gravírozandó alakzatoknak legalább 1mm-es szélessége.
• Legyen ugyanígy kb. 1mm távolság az alakzatok, betűk között.
• A gravírozást 0.1mm átmérőjű lézersugárral végezzük, ezért a részleteknél ez az elméleti minimum, ami gravírozható, azonban a gyakorlatban nehezen kivitelezhető.
• Ha pl. névjegykártyát rendelne rétegelt lemezből, érdemes nagyobb darabszám esetén egy prototípust rendelni.

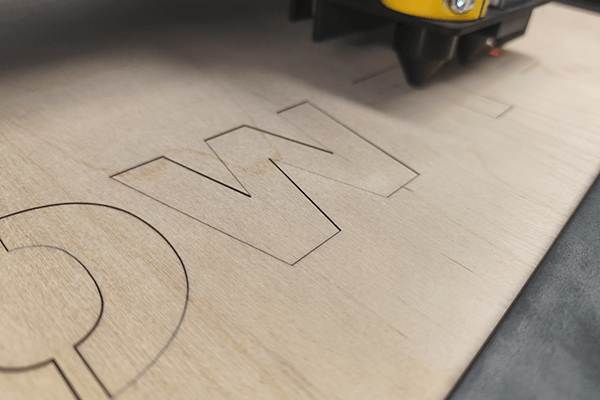

A vágáshoz használt lézernyaláb átmérője (kerf) kb. 0.2-0.25mm átmérőjű (attól függően, hogy milyen irányból mérjük, mert a spot alakja kissé elliptikus). A kerf-et minden esetben kompenzáljuk a belső és külső kontúrokon is, ezért a DXF fájlban az alakzatoknak a kész méreten kell lenniük. Tehát ne állítson be külön kerf-et pl. egymásba illeszkedő darabok esetén, mert akkor már túl kicsi/nagy lesz a vágott méret.

A gravírozásnál használt lézersugár átmérője kb. 0.075-0.1mm.

Minden raktáron levő anyagunknál a feltüntetett anyagvastagságok tájékoztató jellegűek.

Az anyagok vastagsága a névleges értékhez viszonyítva tipikusan:

• Rétegelt lemez: 0 és -0.3mm között
• Öntött plexi lemez: -0.2 és +0.5mm között
• Hullámkarton lemez: -0.1 és +0.1mm között
• EVA hab lemez: -0.5 és + 0.5mm között

Az anyagminőség a nem természetes anyagok esetén homogén.

Öntött plexi lemezek esetében egy 2 m²-es tábla esetén az anyagvastagságban akár 0.5mm eltérés sem szokatlan a tábla két vége között.

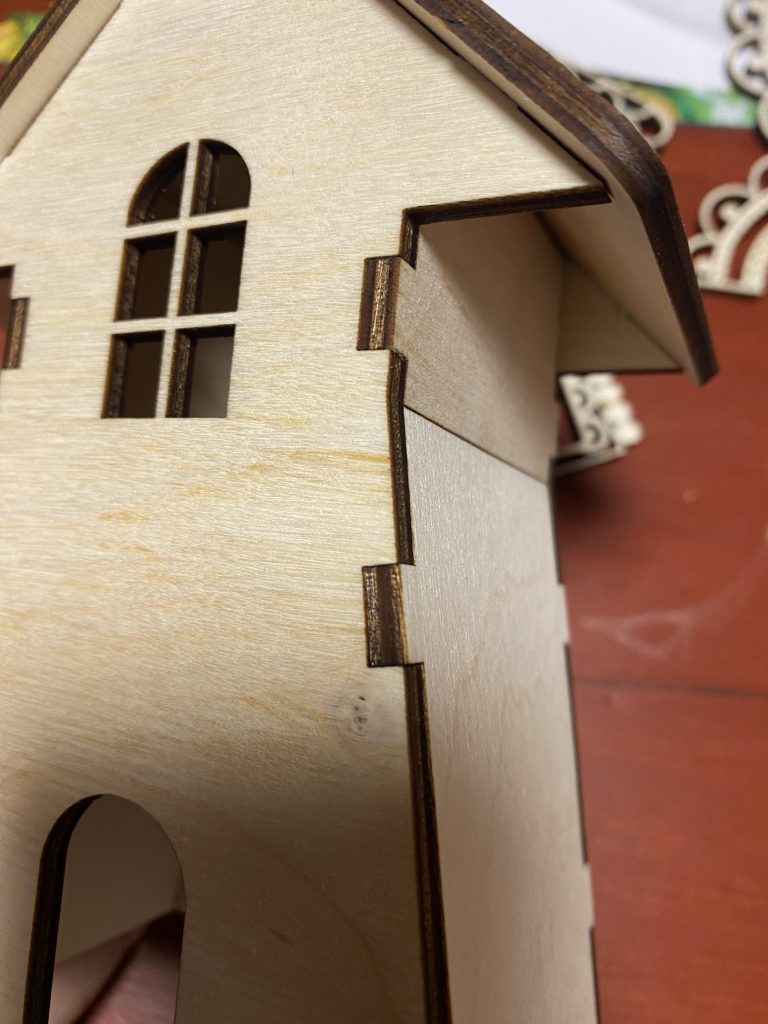

A rétegelt lemezek a gyártástechnológiából adódóan a minőségi osztályuk függvényében tartalmazhatnak javításokat (pl. göcsök helyén). A javításokat a belső rétegekben általában fenolgyantás ragasztóval végzik el, amit a lézersugár nem tud elvágni. Ezeket a helyeken a lézervágást utólag mechanikus úton javítjuk. Minél nagyobb és több kivágással rendelkező munkadarabot rendel és az anyagvastagság minél nagyobb, annál valószínűbb, hogy a lézervágás után kézi mechanikai vágásra lesz szükség helyenként. Ezeken a helyeken az anyag színe és textúrája az anyag eredeti megjelenése szerinti lesz, nem a lézervágott oldalak felületével megegyező. Esztétikai funkcionalitású termékeknél, ahol a darab élei látszanak, és nem lesznek utómunkázva (pl. csiszolva, festve), ezt mindenképpen vegye figyelembe!

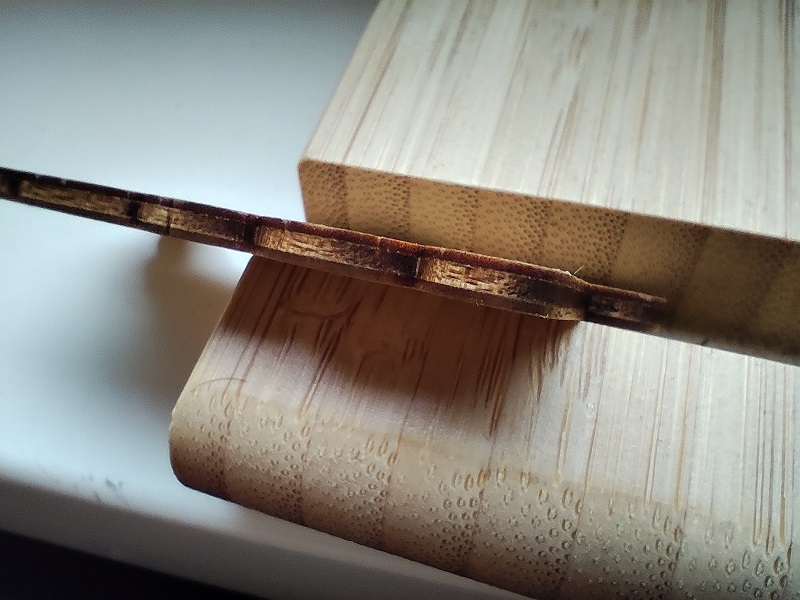

Elsődleges információ, hogy minden esetben a darab készmérete szerepeljen a tervben, ne használjon kerf-et (lézersugár átmérő kompenzáció) vagy állítsa nullára. A készméretet a munkadarab felső felülete mentén mérjük. A lézervágás technológiájából adódik, hogy a vágott élek nem derékszüget zárnak be a felülettel, hanem enyhén, kb. 1° dőlnek oldalanként. Ha pl. egy 10mm anyagvastagságú lézervágott darab szélessége a felső oldalon 50mm, akkor az alsó oldalon várhatóan 50.25mm lesz. Vastag, egymásba illeszkedő anyagoknál ezt mindenképpen vegye figyelembe tervezéskor!

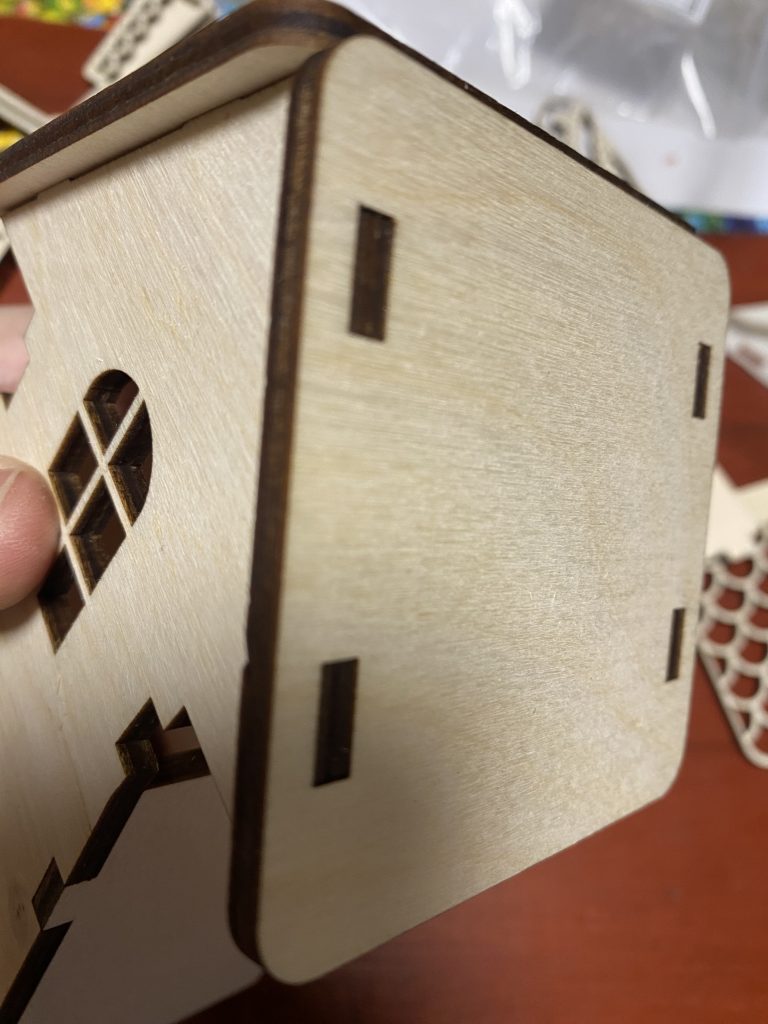

Puhább anyagok esetében (pl. EVA hab) ez az eltérés 20mm vastagság esetén sem jelent problémát. Plexinél 5mm-es vastagságnál már lehetséges, hogy nem fognak egymásba illeszkedni a darabok, ha ugyanakkorák a csap és horony méretei. Rétegelt lemez esetén 3-4mm-es anyagvastagság esetén a kúpozás hatása elhanyagolható, 6mm esetén már szoros illesztést ad, 8-10mm esetén pedig már érdemes lehet a tervben kerf-et használni, hogy összeilleszthetők legyenek a darabok.
